UCFC 208 Lagerenhet CODEX
CODEX lagerenhet | FÖR AXEL: 40mm

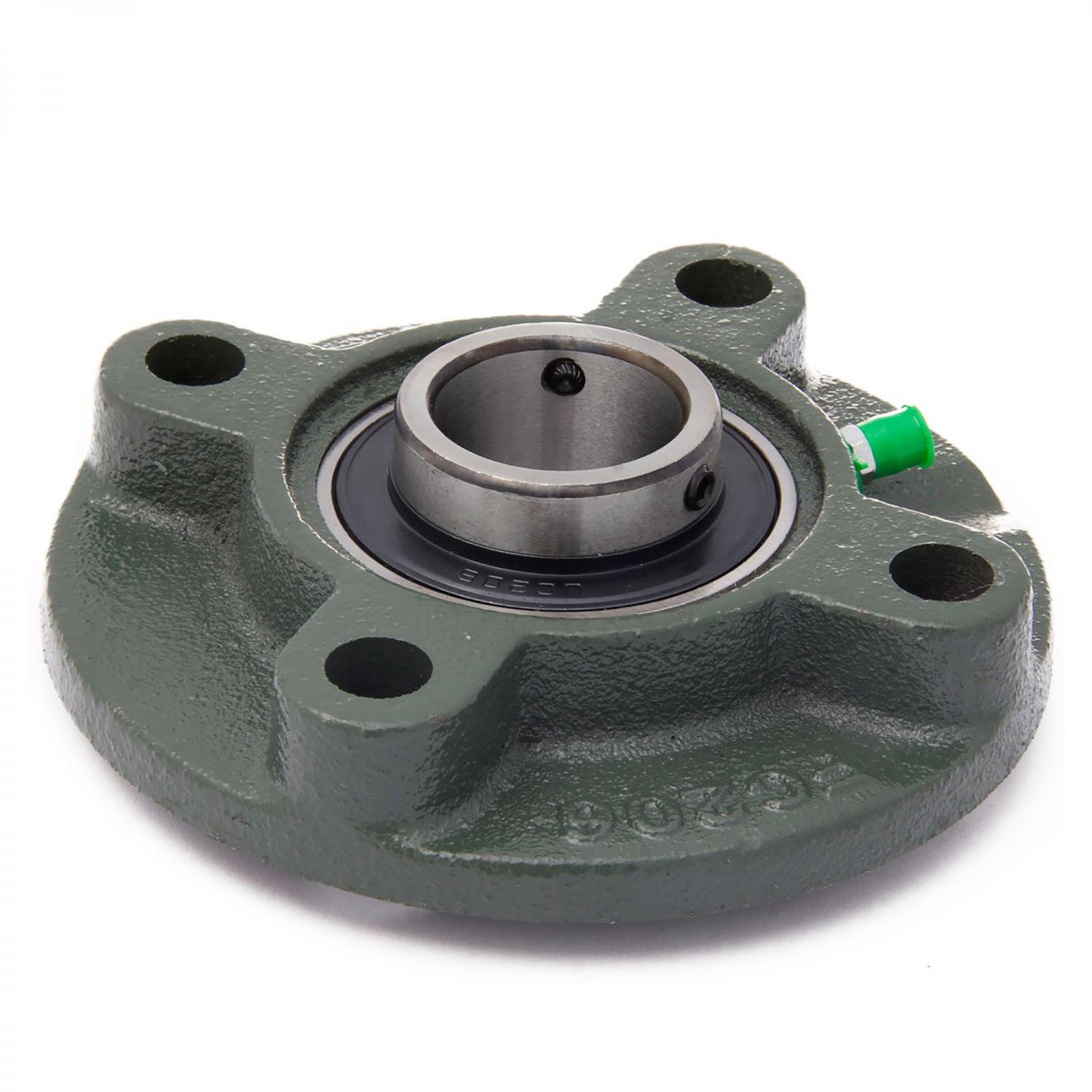

UCFC 208 är en rund lagerenhet med 4 fästhål. På baksidan finns en styrkant för centrering av enheten.

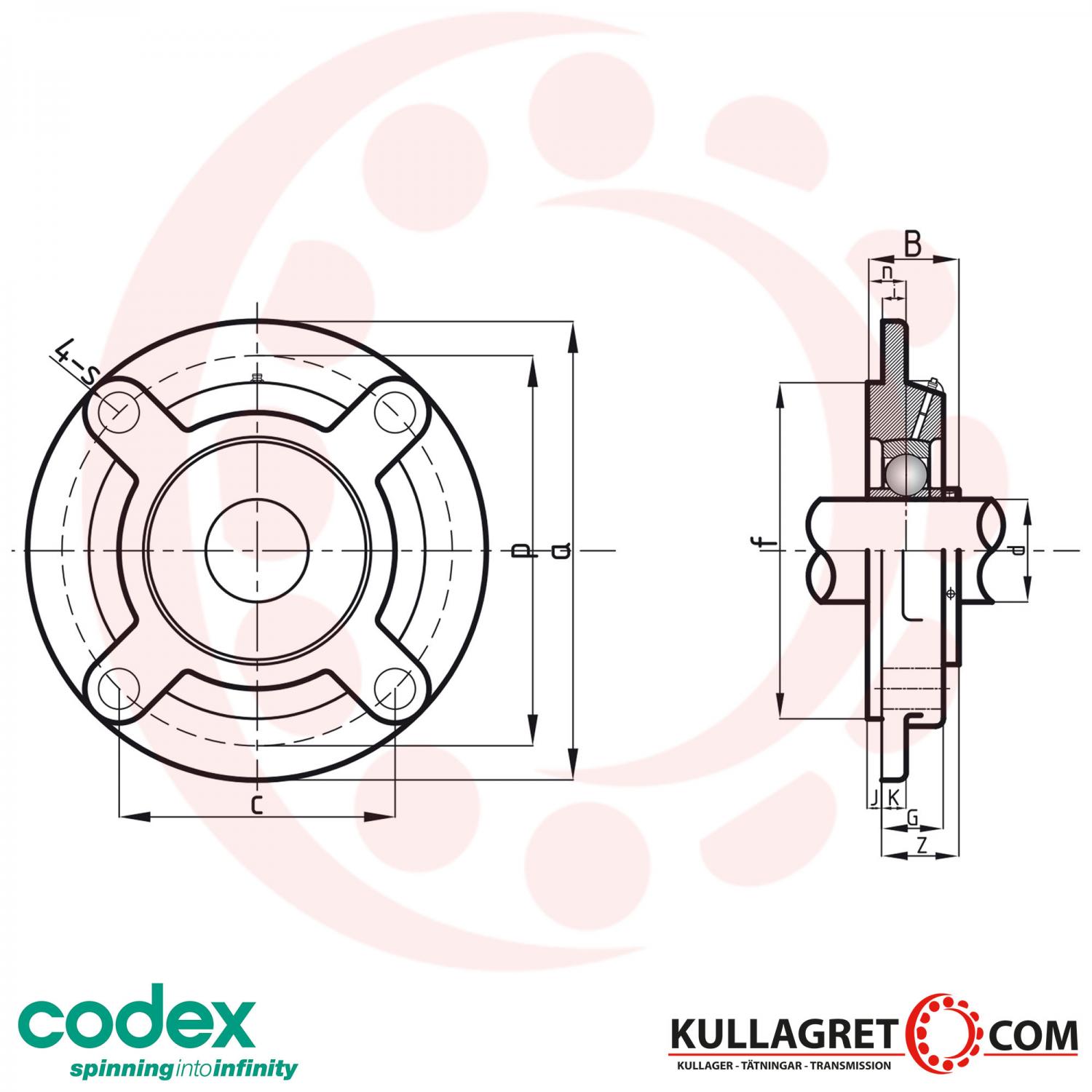

Kolla på bild 2 ovan för att se vilket mått som tillhör vad.
| FULLSTÄNDIG BETECKNING: | UCFC 208 |
| ( d ) AXELDIAMETER: | 40 mm |
| ( A ) YTTERDIAMETER LAGERHUS: | 145 mm |
| ( P ) DELNINGSDIAMETER: | 120 mm |
| ( C ) AVSTÅND HÅL: | 84,8 mm |
| ( i ) TJOCKLEK: | 11 mm |
| ( J ) BREDD ANSATS: | 10 mm |
| ( F ) DIAMETER PÅ ANSATS: | 100 mm |
| ( 4-S ) PASSANDE BULT: | M12 |
| AXELLÅSNING / ÅTDRAGNINGSMOMENT: | M8x1 Stoppskruv / 11,5Nm |
| UCF LAGERHUS: | FC208 / FC 208 |
| INSATSLAGER: |
UC 208 |
| ALTERNATIVA BETECKNINGAR: |
UCFC208 FYC 40 TF |
| FABRIKAT: |
CODEX / FK |
